هلدرهای داخل تراش

هلدر داخل تراش OKE، بورینگ بار اینسرت‌خور برای تراشکاری داخلی دقیق

هلدر داخل تراش یا بورینگ بار (Boring Bar)، ابزاری است که برای تراشکاری داخل سوراخ، توسعه قطر، پرداخت سطح داخلی و ایجاد فرم‌های دقیق در قطعه‌کار استفاده می‌شود. انتخاب درست بورینگ بار مستقیماً روی دقت ابعادی، کیفیت سطح و پایداری فرآیند تأثیر می‌گذارد.

هلدرهای داخل تراش OKE با شنک فولادی و سیستم بستن Screw-On، در قطرهای S06 تا S25 عرضه می‌شوند و با اینسرت‌های استاندارد CCMT سازگارند.

مهم‌ترین پارامتر: DMIN

حداقل قطر سوراخ قابل تراشکاری (DMIN) اصلی‌ترین معیار انتخاب بورینگ بار است. قطر شنک هلدر باید به اندازه‌ای کوچک‌تر از قطر سوراخ باشد که فضای کافی برای خروج براده و جریان خنک‌کاری فراهم شود. به عنوان مثال، هلدر S10 با DMIN حدود ۱۲ میلیمتر برای سوراخ‌هایی با قطر ۱۲ میلیمتر به بالا مناسب است، در حالی که هلدر S25 برای سوراخ‌های با قطر بزرگ‌تر و طول بیشتر به کار می‌رود.

انتخاب براساس طول آویز (Overhang)

هرچه نسبت طول آویز بورینگ بار به قطر شنک بیشتر باشد، احتمال ارتعاش و افت کیفیت سطح بالاتر می‌رود. قانون کلی: نسبت L/D را تا حد امکان زیر ۴ نگه دارید. برای طول‌های بیشتر، سرعت برش را کاهش دهید یا از شنک کارباید استفاده کنید.

سازگاری با اینسرت

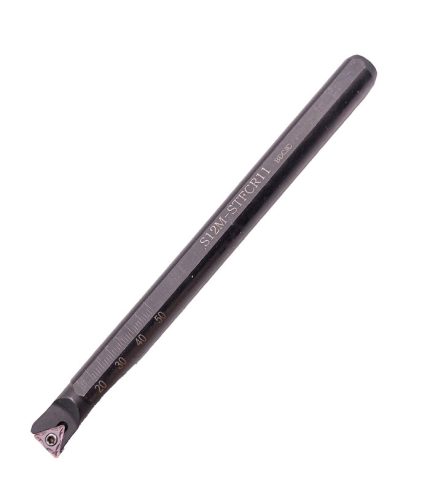

هلدرهای سری SCLCR با اینسرت‌های لوزی شکل CCMT، و هلدرهای سری STFCR با اینسرت‌های مثلثی TCMT سازگار هستند. پیش از خرید هلدر، سایز اینسرت سازگار را از نام هلدر استخراج کنید. دو رقم آخر کد هلدر سایز اینسرت را مشخص می‌کند؛ مثلاً SCLCR-06 با اینسرت‌های سایز 06 کار می‌کند.

برای انتخاب هلدر مناسب با شرایط ماشین‌کاری خود، با کارشناسان ما تماس بگیرید.
